Как выбрать паяльное жало и почему это важно

Если припой плохо растекается, а контакт приходится долго прогревать, причина может быть не только в температуре, но и в неправильно подобранном жале. Слишком тонкий наконечник плохо передаёт тепло массивному соединению, а слишком широкий мешает работать на плотной плате. На результат также влияют флюс, состояние поверхностей и возможности самого паяльника.

Выбирать жало удобно в три шага: проверить совместимость, подобрать форму и определить размер рабочей части.

1. Проверьте совместимость с паяльником

Начните с точной модели паяльника или ручки паяльной станции. Одного названия бренда недостаточно: даже у одного производителя могут быть несовместимые серии.

• Найдите обозначение серии жал в инструкции к оборудованию.
• Проверьте конструкцию. Съёмный наконечник для отдельного нагревателя и картридж со встроенным нагревателем не взаимозаменяемы.
• Сверьте совместимость по документации. Внешнего сходства и совпадения отдельных размеров недостаточно; для картриджей важна также электрическая совместимость.

Не устанавливайте жало с усилием и не дорабатывайте крепление ради установки неподходящей детали.

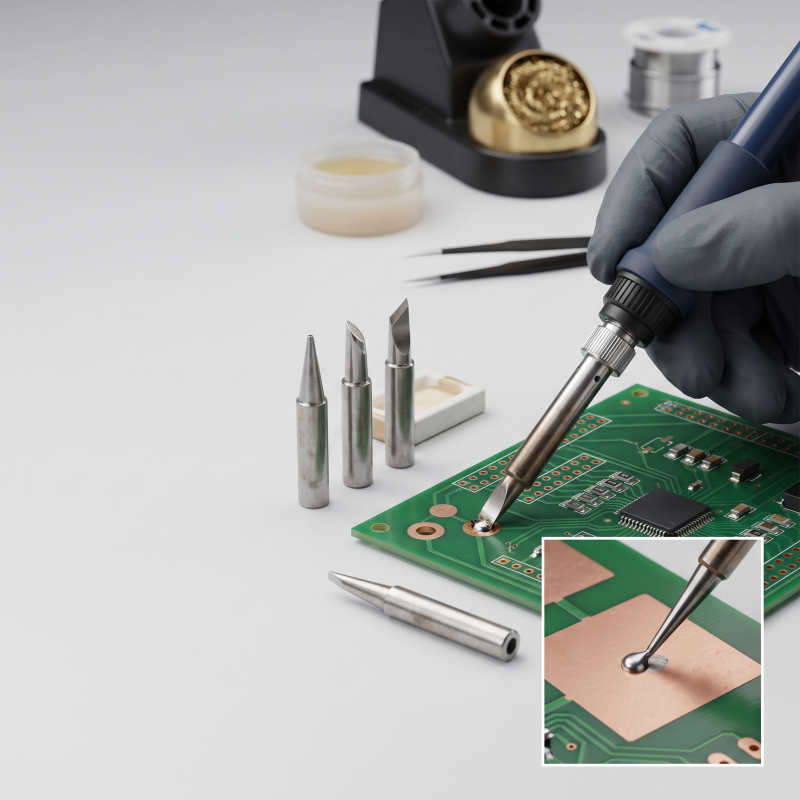

2. Выберите форму рабочей части

Буквенные обозначения зависят от производителя и серии. В распространённых системах маркировки B обозначает конус, D — лопатку, C — скошенный наконечник, K — нож. Перед покупкой сверяйте форму с изображением и чертежом: эти обозначения не являются универсальным стандартом.

• Конус. Удобен для доступа к отдельным небольшим контактам. Очень тонкое острие имеет малую площадь контакта, поэтому не всегда оказывается лучшим выбором для SMD и плохо подходит для массивных соединений.
• Лопатка, или долото. Плоская рабочая грань обеспечивает хороший контакт с площадкой и выводом. Подходящий размер удобен для выводного монтажа, проводов и многих SMD-компонентов.
• Скошенный наконечник. Рабочая поверхность расположена под углом. Подходит для облуживания и пайки площадок; при подходящем размере и навыке может использоваться для протяжной пайки ряда выводов.
• Нож. Позволяет работать кромкой или более широкой поверхностью. Применяется для некоторых операций с SMD, но требует аккуратности: широким жалом легче задеть соседние детали или создать перемычки из припоя.

Изогнутое жало — отдельный вариант геометрии для удобного доступа. Называть любое жало с маркировкой K угловым некорректно.

3. Подберите размер под соединение

Ориентируйтесь на размер площадки, вывода и свободное пространство вокруг них. Рабочая поверхность должна позволять прогревать площадку и вывод одновременно, не касаясь соседних элементов.

• Небольшие SMD-компоненты. Часто удобна узкая лопатка; конус полезен там, где доступ ограничен. Самое тонкое жало не обязательно безопаснее: из-за плохой теплопередачи контакт приходится греть дольше.
• Выводные детали. Подойдёт лопатка или скошенное жало, размер которого соответствует площадке и выводу.
• Провода, разъёмы и площадки, связанные с массивными медными слоями. Обычно нужна более широкая рабочая часть и достаточная способность паяльника восполнять отводимое тепло. Замена жала не компенсирует нехватку мощности оборудования во всех случаях.

Для начала можно выбрать лопатку под наиболее частые соединения, а затем добавить более узкое или широкое жало по потребности. Универсальной ширины и набора, гарантированно подходящего для большинства ремонтов, нет.

Почему не стоит просто повышать температуру

Перед увеличением температуры проверьте, чиста ли рабочая поверхность, смачивается ли она припоем и достаточна ли площадь контакта. Небольшое количество припоя между жалом и соединением улучшает передачу тепла.

Температуру выбирают с учётом припоя, требований компонентов и рекомендаций к оборудованию. Чрезмерный нагрев ускоряет окисление жала и повышает риск повреждения платы. Если соединение не прогревается, остановитесь и выясните причину вместо длительного удерживания паяльника на площадке.

Как ухаживать за жалом

• Поддерживайте рабочую поверхность облуженной. Перед выключением оставляйте на ней слой припоя, если это соответствует инструкции производителя.
• Для очистки используйте предназначенную для жал латунную стружку либо специальную губку, слегка смоченную водой, согласно инструкции к оборудованию.
• Не обрабатывайте жала с защитным покрытием напильником, наждачной бумагой или ножом: повреждение покрытия сокращает срок службы.
• Используйте флюс для электроники, подходящий для вашей операции. Удаляйте остатки в соответствии с рекомендациями изготовителя флюса.
• При длительных перерывах используйте режим ожидания или выключайте паяльник. Заменяйте жало по инструкции, чтобы избежать ожогов и повреждения крепления.

Чек-лист перед покупкой

1. Запишите модель паяльника или ручки станции и совместимую серию жал.
2. Определите основные задачи: SMD, выводной монтаж, провода или массивные контакты.
3. Сравните размер рабочей части с площадками и расстоянием до соседних деталей.
4. Проверьте маркировку, чертёж и описание совместимости в карточке товара и документации производителя.

Подбирая жало в Micronika, сверяйте совместимость с вашей моделью оборудования. Если данных недостаточно, уточните их у продавца до покупки.
