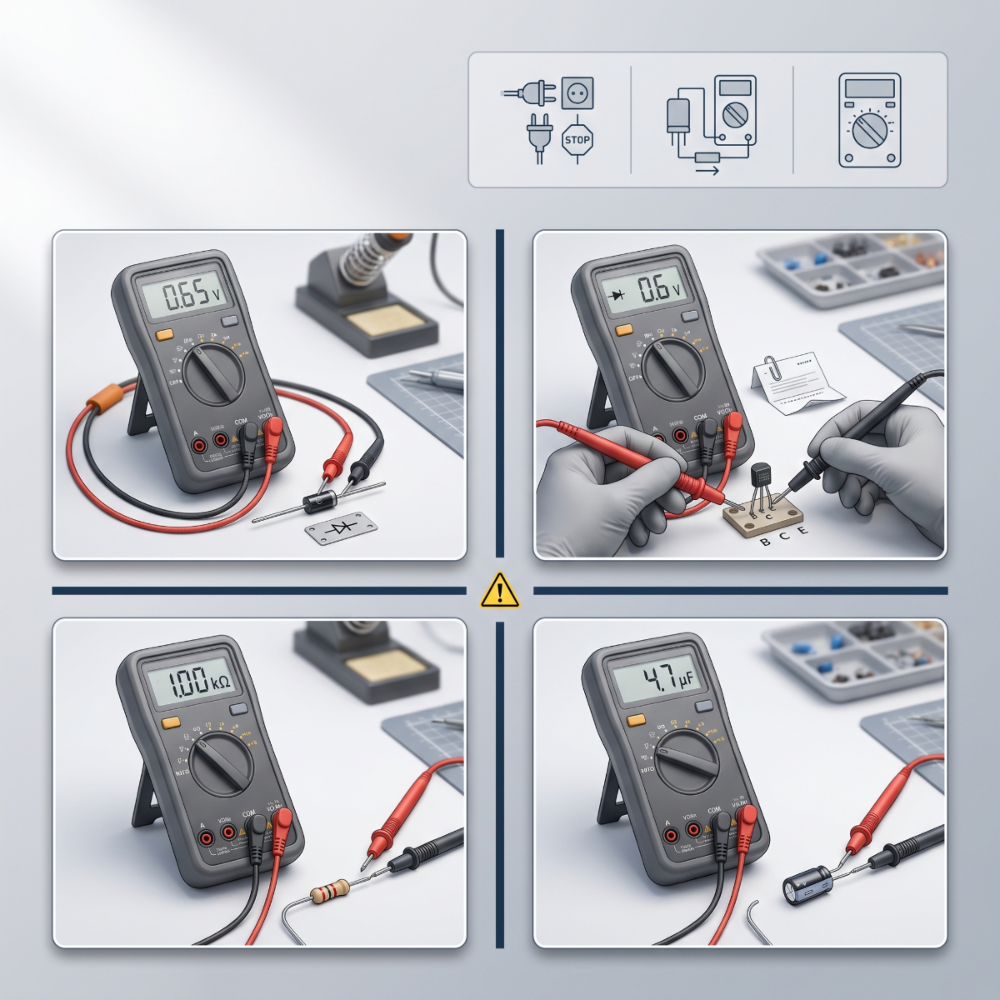

Как проверить диод, транзистор и другие компоненты мультиметром

Устройство не включается, плата работает нестабильно, а внешне все детали целы? Мультиметр поможет обнаружить короткое замыкание, обрыв и заметное отклонение сопротивления, а при наличии соответствующей функции — ёмкости. Главное — выбрать подходящий режим и правильно истолковать показания.

Разберём, как проверить диод мультиметром, оценить состояние биполярного транзистора, резистора и конденсатора. Это первичная диагностика: успешная проверка не гарантирует, что деталь исправно работает под нагрузкой или при нагреве.

Что понадобится и как подготовиться

Нужен цифровой мультиметр с измерением постоянного напряжения, сопротивления и режимом проверки диодов. Для измерения ёмкости необходима отдельная функция, которая есть не у каждого прибора. Наличие режимов, диапазоны, погрешность и ограничения проверяйте по инструкции конкретной модели.

1. Отключите все источники питания: сетевой адаптер, батарею, USB и другие соединения, через которые на плату может поступать напряжение.
2. Подключите щупы для проверки напряжения: чёрный — к COM, красный — к входу измерения напряжения по инструкции прибора, обычно V/Ω. Не используйте токовые входы mA и A. Осмотрите провода и наконечники: повреждённые щупы использовать нельзя.
3. Проверьте остаточное напряжение в режиме измерения постоянного напряжения, выбрав подходящий диапазон. Конденсаторы могут сохранять заряд после отключения. Разряжайте их подходящим разрядным устройством или резистором, рассчитанным на напряжение, мощность и энергию разряда; затем повторно измерьте напряжение. Не замыкайте выводы отвёрткой. Если вы не знаете, как безопасно подобрать средство разряда, не продолжайте работу с заряженной схемой.
4. Подготовьте прибор к проверке детали: выберите нужный режим и проверьте подключение щупов по инструкции. Для ёмкости у некоторых приборов предусмотрены отдельные гнёзда. В режиме Ω при замыкании щупов должно отображаться небольшое сопротивление.

Безопасность: сопротивление, диоды и ёмкость проверяют только на обесточенной и разряженной схеме. Новичкам стоит начинать с отдельных деталей и низковольтных плат. Ремонт сетевой части блоков питания и высоковольтной техники требует подготовки и подходящего измерительного оборудования; эта инструкция его не описывает.

На плате соседние элементы создают дополнительные пути тока. Если результат подозрительный, отпаяйте один вывод двухвыводной детали, а транзистор лучше выпаяйте полностью. При пайке используйте вытяжку и не касайтесь горячего жала.

Как проверить диод мультиметром

Выберите режим со значком диода: он показывает падение напряжения на переходе при небольшом тестовом токе, а не сопротивление. Для обычного одиночного диода порядок такой:

1. Определите анод и катод по маркировке и документации. Полоска на корпусе многих выводных диодов обозначает катод, но для сборок нужна схема выводов.
2. Подключите красный щуп к аноду, чёрный — к катоду. Запишите показание.
3. Поменяйте щупы местами и сравните результат.

У обычного кремниевого p–n-диода часто получается около 0,5–0,8 В, у диода Шоттки — ниже. Это ориентир, а не универсальный критерий: результат зависит от типа детали, температуры и тестового тока. OL означает выход за пределы измерения; точное обозначение смотрите в инструкции мультиметра.

Светодиоду может не хватить тестового напряжения. У стабилитрона такая проверка не определяет напряжение стабилизации, а двунаправленный TVS может показывать OL в обе стороны без неисправности. Замену подбирают по назначению, допустимым напряжению и току, корпусу и другим параметрам схемы, а не только по результату проверки.

Как проверить транзистор

Сначала установите тип и расположение выводов по документации. Следующая процедура подходит для обычного кремниевого биполярного транзистора без встроенных резисторов и защитных элементов. Его переходы база–эмиттер и база–коллектор проверяют как два диодных перехода.

1. Включите режим проверки диодов. Для NPN поставьте красный щуп на базу, а чёрным по очереди коснитесь эмиттера и коллектора. Ожидается прямое падение напряжения, обычно около 0,5–0,8 В.
2. Для PNP поставьте на базу чёрный щуп, а красным проверьте эмиттер и коллектор.
3. Повторите измерения с обратной полярностью: оба перехода обычно должны показывать OL.
4. Проверьте коллектор–эмиттер в обе стороны, оставив базу неподключённой и не касаясь выводов пальцами: для указанного типа транзистора обычно ожидается OL. Если показание нестабильно, снимите щупы, кратковременно соедините базу с эмиттером для снятия остаточного заряда, разъедините их и повторите измерение.

Устойчивое почти нулевое падение в обе стороны на одной паре выводов указывает на вероятный пробой. Однако нормальные переходы ещё не подтверждают коэффициент усиления, допустимую утечку и работу под нагрузкой.

Для MOSFET, IGBT, составных и «цифровых» транзисторов эта схема проверки неприменима: их внутренняя структура отличается. Например, встроенный диод обычного дискретного силового MOSFET может проводить между стоком и истоком, а заряд затвора меняет состояние канала. При подборе замены учитывайте тип транзистора, цоколёвку и электрические требования устройства.

Проверка резистора: сравниваем с номиналом

1. Узнайте номинал и допуск по маркировке или документации.
2. Выберите Ω. При ручном выборе диапазона установите предел выше ожидаемого сопротивления.
3. Приложите щупы к выводам и дождитесь стабильного значения. Полярность не важна.
4. Сравните результат с номиналом, учитывая допуск детали и погрешность прибора.

Например, для условного резистора 1 кОм ±5% допустимый диапазон самой детали — 950–1050 Ом. При оценке пограничного результата дополнительно учитывают погрешность измерения. OL может означать обрыв, но сначала увеличьте диапазон и проверьте контакт.

На плате параллельные цепи часто занижают показание. Не держите оба вывода пальцами: сопротивление тела особенно заметно влияет на измерение больших сопротивлений. У низкоомных деталей учитывайте сопротивление щупов. Для замены важны не только номинал, но и мощность, допуск и исполнение резистора.

Как проверить конденсатор

Вздутие, следы вытекшего электролита или повреждение корпуса — повод заменить деталь. Отсутствие внешних дефектов не доказывает исправность.

1. Разрядите конденсатор и убедитесь в отсутствии остаточного напряжения.
2. Отсоедините хотя бы один вывод от платы.
3. Выберите режим ёмкости, обычно обозначенный символом конденсатора или F. Подключите щупы по инструкции прибора, соблюдая полярность полярного конденсатора.
4. Дождитесь завершения измерения и сравните значение с номиналом и допуском, учитывая погрешность прибора.

Если режима ёмкости нет, омметр позволяет лишь грубо проверить отсутствие постоянного короткого замыкания. Перед такой проверкой убедитесь, что тестовое напряжение и полярность прибора допустимы для конденсатора. У достаточно ёмкого конденсатора показание может сначала быть низким, затем расти по мере заряда. Устойчивое низкое сопротивление вне схемы после завершения зарядного процесса подозрительно, но немедленное OL не позволяет отличить исправный конденсатор малой ёмкости от обрыва.

Нормальная ёмкость не исключает повышенного ESR — эквивалентного последовательного сопротивления. Для его оценки нужен прибор с соответствующей функцией. Обычный мультиметр также не подтверждает допустимую утечку при рабочем напряжении. Замену выбирают по ёмкости, рабочему напряжению, типу, размерам и, если это важно для схемы, требованиям к ESR и пульсационному току.

Типичные ошибки и следующий шаг

• Делать вывод только по звуковому сигналу. Прозвонка сообщает о сопротивлении ниже порога прибора, а не об исправности компонента.
• Считать любое OL обрывом. Причиной может быть выбранный диапазон, обратное включение перехода или плохой контакт.
• Браковать деталь по измерению на плате. Сначала исключите влияние соседних элементов.
• Менять компонент без поиска причины. Проверьте, нет ли замыкания в нагрузке или другой неисправности, способной повредить замену. Не переходите к измерениям под напряжением без соответствующей подготовки.

Порядок первичной диагностики: обесточить и разрядить устройство, определить тип детали, выбрать режим, измерить и перепроверить сомнительный результат вне схемы.

Начните с отдельного диода или резистора с известной маркировкой. Сверьтесь с инструкцией мультиметра, выполните проверку и запишите результат — так проще освоить прибор, не сталкиваясь с влиянием соседних элементов платы.
