Базовый набор электронщика: что нужно начинающему для работы
Чтобы собрать первую схему, припаять провод или найти обрыв, не обязательно сразу покупать осциллограф и большую паяльную станцию. Базовый набор электронщика должен решать несколько понятных задач: измерить, соединить, удержать деталь и аккуратно подготовить проводники.
Ниже — инструменты для радиолюбителя, которые пригодятся на старте, критерии их выбора и порядок покупок. Ориентир — учебные низковольтные схемы и несложные монтажные работы, а не ремонт сетевых блоков питания.

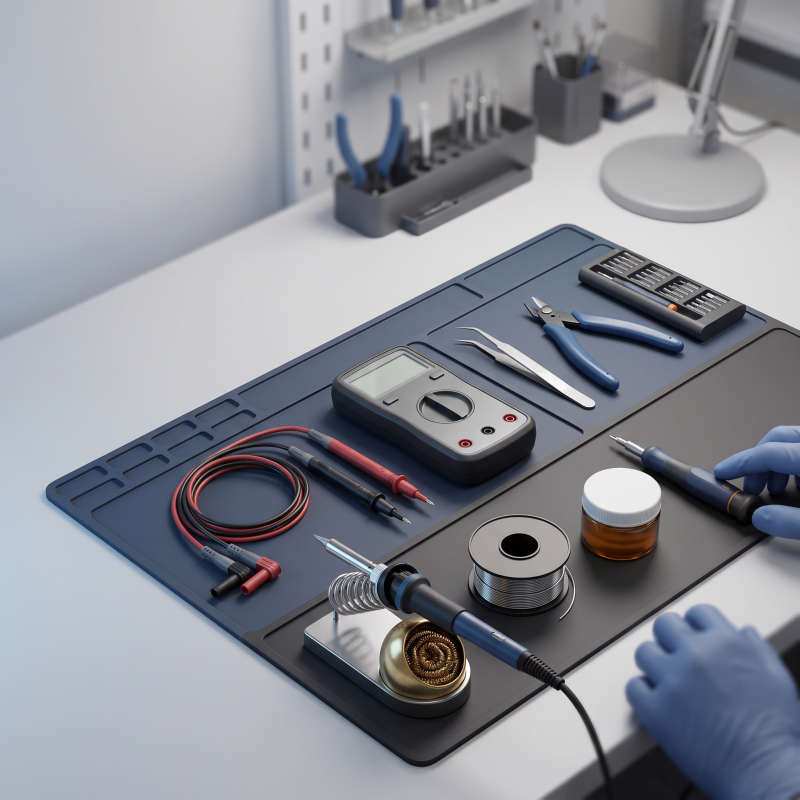

Что входит в базовый набор электронщика
Сначала определите ближайшую задачу. Для экспериментов на беспаечной макетной плате паяльник можно купить позже. Для сборки устройства с пайкой понадобятся и инструмент, и расходники, и подготовленное рабочее место.
| Что понадобится | Какую задачу решает | Что проверить при выборе |
|---|---|---|
| Мультиметр | Измерение напряжения, сопротивления, поиск обрывов | Нужные режимы, диапазоны, щупы и защита входов |
| Паяльник и подставка | Соединение выводов и проводов припоем | Управление температурой, доступность совместимых жал и устойчивость подставки |
| Пинцет | Удержание мелких деталей | Форма и точность смыкания кончиков |
| Бокорезы | Обрезка проводов и выводов | Допустимые материал и диаметр проводника |
| Отвёртки | Разборка корпусов и работа с крепежом | Профили и размеры наконечников |
| Припой и флюс | Формирование паяного соединения и удаление оксидов при пайке | Состав, назначение и требования к очистке |
| Рабочий коврик | Защита поверхности и организация места | Термостойкость и отдельно — антистатические свойства |
Для первых схем без пайки добавьте беспаечную макетную плату, совместимые с ней перемычки, компоненты по схеме проекта и подходящий источник питания. Макетная плата предназначена для маломощных учебных схем: сетевое напряжение и сильноточные цепи на ней собирать нельзя.
Мультиметр: сначала проверить, потом паять
Мультиметр помогает понять, есть ли питание на плате, цел ли провод и соответствует ли сопротивление резистора ожидаемому. Для старта ищите измерение постоянного напряжения, сопротивления, звуковую прозвонку и режим проверки диодов. Не считайте эти функции обязательными для любой модели: сверяйте их с описанием прибора.
Автоматический выбор диапазона упрощает работу, но ручной тоже подходит для обучения. Важнее понятная маркировка гнёзд, исправные щупы и инструкция. Количество цифр на дисплее не равно точности: разрешение показывает минимальный отображаемый шаг, а погрешность характеризует возможное отклонение результата. Сравнивайте функции под свои схемы, а не только максимальные пределы измерения.
Важно: сопротивление и прозвонку проверяют на обесточенной схеме после безопасного разряда конденсаторов. При измерении резистора на плате другие компоненты могут влиять на показания; для проверки его номинала иногда требуется отсоединить один вывод.
В режиме измерения тока нельзя подключать щупы прямо к полюсам источника питания: это создаёт короткое замыкание через прибор. Ток измеряют, включая мультиметр последовательно в цепь, с учётом допустимого диапазона и инструкции. Перед каждым измерением проверяйте режим и гнёзда подключения щупов. Измерения в сети новичку лучше не выполнять.
Паяльник и расходники: выбирайте вместе
Паяльник, жало и подставка
Для регулярных занятий удобен паяльник с регулированием и стабилизацией температуры. Простая регулировка мощности не равнозначна поддержанию температуры жала под нагрузкой. При выборе уточняйте, какой именно способ управления предусмотрен.
Мощность сама по себе не определяет пригодность инструмента для мелких деталей. Важны также форма жала, теплопередача и возможность поддерживать рабочую температуру. Для многих выводных компонентов и проводов удобно небольшое жало-лопатка: оно обеспечивает более широкую область контакта, чем тонкая игла.
Сравните отдельные паяльники и паяльные станции под свои задачи. До покупки проверьте совместимость сменных жал и комплектацию. Устойчивая подставка для паяльника нужна с первого включения. Также предусмотрите рекомендованное изготовителем средство для очистки жала — например, подходящую губку или латунную стружку. Не зачищайте жало с защитным покрытием напильником.
Припой и флюс
Припой образует металлическое соединение, а флюс помогает удалить оксиды и улучшает смачивание поверхности расплавленным припоем. Это разные материалы: один не заменяет другой. Проволочный припой может уже содержать флюс в сердцевине; дополнительный флюс нужен не в каждой операции.
Для ручного монтажа небольших компонентов удобно дозировать проволочный припой диаметром примерно 0,5–1 мм. Это ориентир для выбора, а не требование к любой работе. Сверяйте диаметр, состав сплава и наличие флюса. Распространённые бессвинцовые припои на основе олова обычно требуют более высокой температуры пайки, чем распространённые оловянно-свинцовые.
Флюс выбирайте именно для электронного монтажа. Сантехническая паяльная кислота для печатных плат не подходит: её остатки могут вызывать коррозию. Необходимость и способ отмывки определяются документацией конкретного состава. На первые занятия достаточно небольшой упаковки; пасту для трафаретного нанесения покупать заранее незачем.
Ручные инструменты для радиолюбителя
Большой универсальный чемодан не всегда удобнее нескольких правильно выбранных инструментов. Для мелкого монтажа важнее подходящий размер рабочих частей и точность, чем количество предметов.
- Пинцет. Помогает поставить мелкий компонент и удержать вывод. Прямой удобен для общего монтажа, изогнутый — для доступа между деталями. Кончики должны сходиться без перекоса. Если работаете с чувствительными микросхемами, выбирайте исполнение с подтверждёнными ESD-свойствами: чёрный цвет покрытия сам по себе ничего не гарантирует.
- Бокорезы и кусачки. Нужны для обрезки тонких проводов и выводов. Уточняйте допустимый материал и диаметр реза. Инструмент для мягкой медной проволоки нельзя автоматически считать пригодным для стальной проволоки. При обрезке используйте защитные очки и придерживайте отрезаемый конец, чтобы он не отлетел.
- Набор отвёрток. Подбирайте профили под крепёж своих устройств. Наконечник должен плотно входить в шлиц: неподходящий размер повреждает головку винта. Для начала полезнее небольшой подходящий набор, чем множество редко используемых насадок.
Если часто готовите провода, следующим приобретением станет стриппер. Его рабочий диапазон должен соответствовать сечению или диаметру жилы — смотрите, в каких единицах он указан. Снятие изоляции бокорезами без навыка легко повреждает жилы.
Рабочее место и безопасность
Аксессуары для паяльного оборудования
Подготовьте устойчивый стол, хорошее освещение и свободную зону для платы. Термостойкий коврик помогает защитить поверхность в пределах условий, указанных его изготовителем. Он не заменяет подставку, и оставлять на нём горячее жало не следует.
Термостойкость и защита от статического электричества — разные свойства. Обычный силиконовый коврик нельзя считать антистатическим без подтверждения. Для чувствительных компонентов требуется правильно организованное ESD-место; подключать браслет или коврик к случайным металлическим предметам нельзя. Используйте предназначенные для этого средства и соблюдайте инструкции их изготовителей.
При пайке организуйте местное удаление дыма и проветривание, не наклоняйтесь над зоной нагрева. Не ешьте за рабочим столом, мойте руки после работы с припоем, особенно содержащим свинец. Убирайте горючие материалы от паяльника, не оставляйте его включённым без присмотра и отключайте после занятий.
Первые проекты собирайте с низковольтным питанием от подходящего изолированного источника с ограничением тока. До подключения проверяйте напряжение, полярность и монтаж схемы. Даже низкое напряжение не исключает ожогов и возгорания при коротком замыкании мощного аккумулятора. Не начинайте обучение с сетевых устройств или ремонта литиевых батарей.
Что купить сейчас, а что оставить на потом
- Выберите первый проект. Определите, нужны ли пайка, разборка корпуса и подготовка проводов. Составьте список компонентов и выберите питание по требованиям схемы.
- Закройте базовые задачи. Мультиметр, пинцет, бокорезы и подходящие отвёртки пригодятся во многих работах. Для сборки без пайки добавьте макетную плату и перемычки. Если предстоит пайка, сразу предусмотрите паяльник, подставку, припой, средство очистки жала и при необходимости дополнительный флюс.
- Подготовьте место. Освещение, защита стола и удаление дыма важнее дополнительных насадок «на всякий случай».
- Расширяйте комплект по необходимости. Держатель платы поможет при монтаже, оплётка — при удалении припоя. Регулируемый лабораторный источник, осциллограф и термовоздушную станцию выбирайте под конкретные задачи.
Базовый комплект начинается не с дорогого оборудования, а с понятного списка работ. Проверьте функции мультиметра, доступность жал, назначение расходников и размеры ручного инструмента — так набор будет полезен и после первых занятий.
